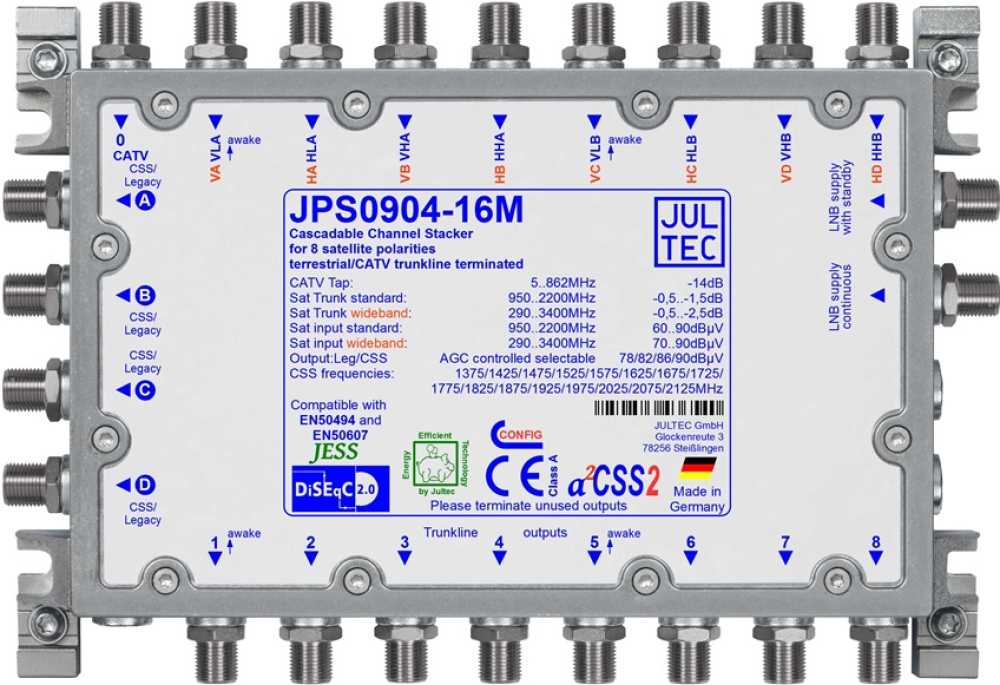

Jultec JPS0904-16M

Jultec JPS0904-16M est un commutateur multiple Unicable (SCR) haute performance, spécifiquement conçu pour la distribution à grande échelle de signaux satellites et terrestres. Développé pour les installations multi-utilisateurs exigeantes, il intègre la technologie Wideband (large bande) supportant jusqu'à quatre entrées satellites et seize bandes utilisateurs par sortie — offrant ainsi une flexibilité et une évolutivité exceptionnelles.

Hauptmerkmale (Caractéristiques principales) :

• Entrées satellites : 8 entrées pour deux systèmes satellites (mode standard) ou jusqu'à quatre systèmes satellites (mode Wideband).

• Entrée terrestre : 1 entrée pour les signaux terrestres tels que DVB-T, DVB-C et FM.

• Sorties participants : 4 sorties Unicable indépendantes, chacune disposant de 16 bandes utilisateurs (Userbands).

• Sorties en cascade : Lignes de tronc satellites pour une extension et une mise en cascade simplifiées du système.

• Compatibilité Legacy : Compatible avec les récepteurs satellites standard via les commandes 14V/18V/22kHz/DiSEqC.

• Alimentation par récepteur : Fonctionnement via les récepteurs connectés ; un bloc d'alimentation externe (ex: JNT19-2000) est requis pour l'alimentation des LNB.

Technische Daten (Données techniques) :

• Plage de fréquences :

  • Satellite (Standard) : 950–2200 MHz
  • Satellite (Wideband) : 290–3000 MHz
  • Terrestre : 5–862 MHz

• Atténuation :

  • Ligne de tronc satellite (Standard) : -0,5 à -1,5 dB
  • Ligne de tronc satellite (Wideband) : -0,5 à -2,5 dB
  • Dérivation terrestre : -15 dB

• Plage de niveau d'entrée (AGC) :

  • Mode standard : 60–90 dBµV
  • Mode Wideband : 70–90 dBµV

• Niveau de sortie :

  • Mode commutateur classique : 90 dBµV
  • Mode Unicable : 92 dBµV

• Charge maximale du récepteur :

  • Mode classique : 110 mA
  • Mode Unicable : 160 mA

• Alimentation LNB : Requise via bloc d'alimentation externe sur le connecteur F.

• Dimensions : 211 x 144 x 34 mm.

• Conformité CEM : CE (EN 60728-2), Classe A.

Anwendungen (Applications) :

JPS0904-16M est idéal pour les grands complexes résidentiels, les bâtiments commerciaux et toutes les installations nécessitant une distribution intensive de signaux satellites et terrestres vers de nombreux utilisateurs. Grâce à la technologie Wideband et à sa haute capacité de bandes utilisateurs, il constitue une solution pérenne et parfaitement évolutive.
