Foxcom Sat-Light / Platinum

Die Platinum 10 MHz Karte von Global Foxcom bietet eine modulare und leistungsstarke Lösung für Langstreckenübertragungen in einem kompakten Format. Sie unterstützt ein optisches Budget von bis zu 4 dB mit dem PL7130R4-Empfänger. Dank DigiRF-Technologie können alle wichtigen Funktionen über das LCD-Panel oder SNMP gesteuert werden. Die Module sind „hot swap“-fähig, was eine hohe Systemverfügbarkeit gewährleistet. Das Platinum-Chassis PL7010 bietet 12 aktive Slots, einen MCP-Slot und zwei redundante Netzteile, ohne Lüfterbedarf.

Die Platinum 10 MHz Karte von Global Foxcom bietet eine modulare und leistungsstarke Lösung für Langstreckenübertragungen in einem kompakten Format. Mit einem optischen Budget von bis zu 10 dB beim PL7130R10-Empfänger ermöglicht sie zuverlässige Leistung. Dank DigiRF-Technologie können alle wichtigen Funktionen über das LCD-Panel oder SNMP gesteuert werden. Die „hot swap“-fähigen Module maximieren die Systemverfügbarkeit. Das Platinum-Chassis PL7010 verfügt über 12 aktive Slots, einen MCP-Slot und zwei redundante Netzteile, ohne Lüfterbedarf.

Die Platinum 10 MHz Karte von Global Foxcom bietet eine modulare, leistungsstarke Lösung für Langstreckenübertragungen in einem kompakten Format. Mit einem optischen Budget von bis zu 20 dB beim R20-Empfänger ermöglicht sie zuverlässige Leistung. Dank DigiRF-Technologie können alle wichtigen Funktionen über das LCD-Panel oder SNMP gesteuert werden. Die „hot swap“-fähigen Module maximieren die Systemverfügbarkeit. Das Platinum-Chassis PL7010 verfügt über 12 aktive Slots, einen MCP-Slot und zwei redundante Netzteile, ohne Lüfterbedarf.

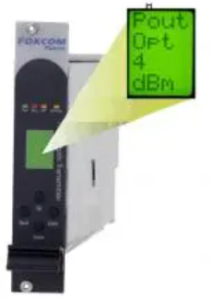

Die Platinum L-Band Produkte von Global Foxcom bieten eine kompakte und leistungsstarke Lösung für Langstreckenübertragungen bis 100 km. Sie sind für hohe HF-Eingangsleistungen und breite Dynamikbereiche geeignet und unterstützen sowohl Uplink- als auch Downlink-Anwendungen. Dank DigiRF-Technologie und dem automatisierten Kalibrierungssystem IMizer kann der Benutzer alle wichtigen Funktionen über LCD oder SNMP steuern und die IMD/CNR der RF-Links ohne Zwei-Ton-Test anpassen. Die Module sind „hot swapped“ und beinhalten jeweils einen eigenen Prozessor für maximale Leistung. Das Platinum-Chassis bietet 12 Slots, einen MCP-Slot und zwei redundante Netzteile ohne Lüfterbedarf.

Die Platinum IF Produkte von Global Foxcom bieten modulare Hochleistungsübertragungen in einem kompakten Format. Mit hoher RF-Eingangsleistung und großem Dynamikbereich unterstützen die Empfänger PL7330R4 und PL7330R10 optische Budgets von bis zu 4 dB bzw. 10 dB. Dank der DigiRF-Technologie können Benutzer alle Funktionen über das LCD-Display oder SNMP steuern. Das integrierte IMizer-System ermöglicht eine präzise Kalibrierung ohne Zwei-Ton-Test. Sender und Empfänger sind „hot swappable“ und enthalten jeweils einen eigenen Prozessor für optimale Leistung. Die Geräte sind für die Montage im PL7010 Chassis ausgelegt, das 12 Slots sowie redundante Stromversorgungen bietet und keine Lüfter benötigt.

Die Platinum IF Produkte von Global Foxcom bieten modulare, leistungsstarke Übertragungslösungen in kompakter Bauform für Langstreckenanwendungen. Sie ermöglichen einen umfassenden Service mit optischen Budgets von bis zu 4 dB (PL7330R4) bzw. 10 dB (PL7330R10) und nutzen DigiRF-Technologie für umfassende Steuerung und Analyse. Das integrierte IMizer-System ermöglicht eine automatische Kalibrierung der RF-Links auf spezifische Linearitätsanforderungen ohne Zwei-Ton-Test. Sender und Empfänger können „hot swapped“ werden und enthalten eigene Prozessoren für optimale Leistung. Die Geräte sind für die Montage im PL7010 Chassis vorgesehen, das 12 Slots bietet und keine Lüfter benötigt.

Die Platinum IF Produkte von Global Foxcom bieten modulare, leistungsstarke Übertragungslösungen in einem kompakten Format für Langstreckenanwendungen. Sie unterstützen optische Budgets von bis zu 16 dB (PL7330R16) und 10/4 dB (PL7330R10/PL7330R4). Dank DigiRF-Technologie haben Benutzer volle Kontrolle über alle Funktionen, entweder über das LCD-Display oder SNMP. Das IMizer-System ermöglicht eine automatische Kalibrierung der RF-Links ohne Zwei-Ton-Test. Sender und Empfänger können „hot swapped“ werden und enthalten eigene Prozessoren für maximale Leistung. Das PL7010 Chassis bietet 12 Slots, einen Hauptsteuerprozessor und redundante Stromversorgungen, ohne dass Lüfter erforderlich sind.

Der Global Foxcom Platinum PL7440DT DWDM-Weitbandsender bietet herausragende Langstreckenübertragungen mit hohem CNR und einem optischen Budget von bis zu 32 dB in Kombination mit dem PL7220R25-Empfänger. Dank DigiRF-Technologie können alle wichtigen Funktionen über das LCD-Display oder SNMP gesteuert werden. Die Module sind „hot swappable“ und besitzen individuelle Prozessoren für maximale Leistung. Der Sender ist für die Montage im Platinum-Chassis PL7010 ausgelegt, das 12 Slots, einen Hauptsteuerprozessor und redundante Stromversorgungen ohne Lüfter benötigt.

Die Platinum-Weitbandprodukte von Global Foxcom bieten modulare, leistungsstarke Lösungen für Langstreckenübertragungen in kompakter Form. Mit hoher RF-Eingangsleistung und großem Dynamikbereich unterstützt das System ein optisches Budget von bis zu 4 dB (PL7440R4-Empfänger). Die DigiRF-Technologie ermöglicht umfassende Steuerung und Analyse über das Frontpanel oder SNMP. Das IMizer-System sorgt für automatische IMD-Anpassungen ohne Zwei-Ton-Test. Die Sender und Empfänger sind „hot swappable“ und für den Einbau in das lüfterlose Platinum-Chassis PL7010 ausgelegt.

Die Platinum-Weitbandprodukte von Global Foxcom bieten modulare, leistungsstarke Lösungen für Langstreckenübertragungen mit einem optischen Budget von bis zu 10 dB (PL7440R10-Empfänger). Die DigiRF-Technologie ermöglicht umfassende Steuerung und Analyse über das Frontpanel oder SNMP. Das IMizer-System sorgt für automatische IMD-Anpassungen, besonders über 2,5 GHz, ohne Zwei-Ton-Test. Sender und Empfänger sind „hot swappable“ und für den Einbau in das Platinum-Chassis PL7010 mit 12 Slots und redundanten Stromversorgungen konzipiert. Lüfter sind nicht erforderlich.

Die Platinum-Weitbandprodukte von Global Foxcom bieten modulare, leistungsstarke Lösungen für Langstreckenübertragungen mit einem optischen Budget von bis zu 16 dB (PL7440R16-Empfänger). Sie verfügen über hohe RF-Eingangsleistung, großen Dynamikbereich und nutzen die DigiRF-Technologie für umfassende Steuerung und Analyse. Das IMizer-System ermöglicht automatische IMD-Anpassungen ohne Zwei-Ton-Test und benötigt bei Frequenzen über 2,5 GHz eine Korrekturtabelle. Die Sender und Empfänger sind „hot swappable“ und für die Montage im lüfterlosen Platinum-Chassis PL7010 mit 12 Slots und redundanten Stromversorgungen ausgelegt.

Die PL7611-Karte bietet 1:1-Redundanzumschaltung für Sat-Light/Platinum-Interfacility-Link-Produkte, einschließlich der IF- und L-Band-Familien. Sie kann lokal oder remote gesteuert werden und ermöglicht manuelles oder automatisches Umschalten zwischen primärem und redundanten Pfad. Bei Ausfall des SNMP-Managers kann der Benutzer die Steuerung lokal übernehmen. Die PL7611 erkennt Fehler im RF- oder optischen Signal und schaltet bei Bedarf auf den redundanten Kanal um. Redundante Pfade werden über einen RF-Splitter und Glasfaserverbindungen realisiert, um eine kontinuierliche Signalübertragung sicherzustellen.

Der PL-7622 ist ein leistungsstarker, passiver 2-Wege L-Band RF-Splitter/Kombinierer.

Der PL-7622 unterstützt Dual-Port-DC-Durchlassfähigkeiten, die für eine redundante LNB-Stromversorgungskonfiguration erforderlich sind.


Das PL7010-Chassis ist ein 19″-3HE-Gehäuse, das bis zu zwölf Sat-Light/Platinum-Karten, den M&C-Controller [PL700] und zwei Stromversorgungen [PL7011] aufnehmen kann. Es bietet eine innovative Rückwandplatine, die sowohl moderne M&C-Funktionen (DigiRF) als auch Legacy-Überwachung und Alarmsysteme für die nahtlose Integration mit älteren Foxcom-Systemen unterstützt.

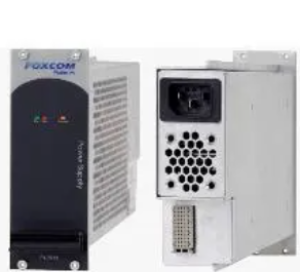

Das PL7011 ist ein leistungsstarkes Schaltnetzteil für das PL7010 Sat-Light/Platinum-Chassis. Es unterstützt einen breiten Eingangsspannungsbereich von 100 bis 240 VAC und liefert bis zu 180 Watt Leistung. Zwei PL7011 Netzteile können im Chassis installiert werden, um die Last zu teilen und redundante, heiß austauschbare Stromversorgung zu bieten. Das Netzteil verfügt über einen integrierten Mikrocontroller für die Fernüberwachung von AC- und DC-Alarmen sowie der Temperatur, und bietet einen Trocken-Kontakt-Alarmanschluss für die Systemintegration.

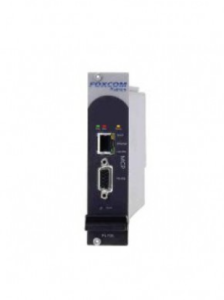

Das PL700 MCP bietet umfassendes Management und Kontrolle für Sat-Light/Platinum-Systeme, einschließlich Faseroptikkarten, Redundanzschalter, Netzteile und Kommunikationskarten. Es ist auf einer Rack-montierten Karte mit integriertem grafischen SNMP-Manager aufgebaut und bietet eine Java-basierte, webzugängliche grafische Verwaltungsoberfläche. Das MCP ermöglicht die Überwachung von Alarmen, Umgebungstemperatur und RF/optischer Leistung und unterstützt Software-Downloads für jede Karte. Es verfügt über RS232- und Ethernet-Anschlüsse für Kommunikation und Integration mit Drittanbieter-Managementsystemen wie HP OpenView und IBM Tivoli.
