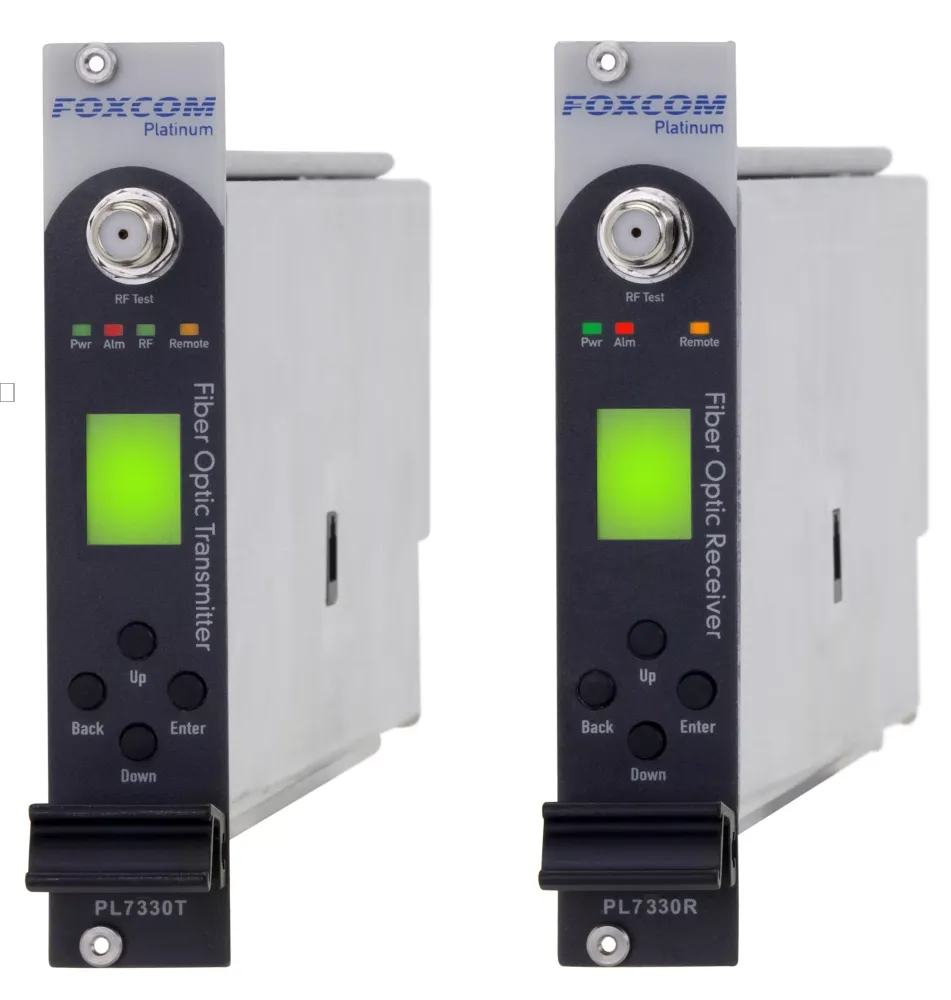

Foxcom PL7330R16 IF Fiber 70/140 MHz Optic Link


Die Platinum IF Produkte von Global Foxcom sind darauf ausgelegt, der steigenden Nachfrage nach Modularität und hoher Leistung in einem kompakten Format für überlegene Langstreckenübertragungen gerecht zu werden. Mit hoher RF-Eingangsleistung und großem Dynamikbereich bieten die Verbindungen einen vollständigen Spezifikationsservice mit einem optischen Budget von bis zu 16 dB für den Empfänger PL7330R16 und 10/4 dB für die Empfänger PL7330R10 und PL7330R4. Durch die Nutzung der DigiRF-Technologie von Global Foxcom hat der Benutzer die vollständige Kontrolle über alle wichtigen Funktionen für die Einrichtung, den Betrieb und die Analyse entweder über das LCD-Display an der Vorderseite oder über die zugehörige Sub-Rack-SNMP-Funktionalität. Zusätzlich ermöglicht das automatisierte, einstellbare Link-Kalibriersystem IMizer dem Benutzer, die IMD/CNR der RF-Links auf spezifische Linearitätsanforderungen abzugleichen, ohne einen Zwei-Ton-Test durchführen zu müssen. Der Benutzer kann die gewünschte IMD für den optischen Sender entweder lokal oder aus der Ferne auswählen, und IMizer passt automatisch den Lasertreiber an, um die IMD-Anforderungen zu erfüllen. Jeder schlanke einzelne Sender oder Empfänger kann im Sub-Rack-Chassis „hot swapped“ werden, um eine optimale Betriebsbereitschaft des Systems zu gewährleisten. Jedes Modul enthält einen eigenen Prozessor, um die Spezifikationsleistung unter anspruchsvollen Benutzeranwendungen jederzeit zu maximieren. Die Sender PL7330T und die Empfänger PL7330R4 / PL7330R10 / PL7330R16 sind für die Montage im Sub-Rack-Chassis konzipiert. Das zugehörige Platinum-Chassis, Modell PL7010, verfügt über 12 aktive Slots, einen Hauptsteuerprozessor (MCP)-Slot und zwei redundante Stromversorgungen. Auch bei vollständiger Sub-Rack-Beladung und vollständiger LNB-Stromversorgung sind keine Lüfter erforderlich.


RF-Spezifikation	Wert
Frequenzbereich – Bandbreite	10-200 MHZ
Amplitudenreaktion bei Unity Gain	±0,35 dB
Rauschzahl	20 dB
Output IP3(OIP3)	20 dBm
Eingangssignalbereich – Gesamtleistung	PL7220: Eingang: -5 bis -30dBm
RF-Ausgangssignalbereich – Gesamtleistung	-5 bis -30 dBm
Optische Spezifikationen
Optisches Budget / Entfernung 1310nm 1550nm	16dB (45 km | 75 km)
