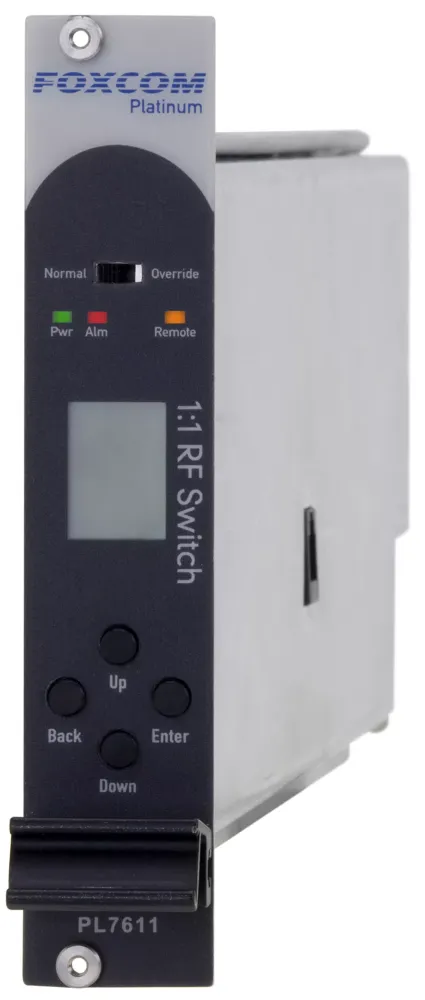

Foxcom PL7611 Redundancy 1:1 RF Protection Switch

Die PL7611-Karte bietet eine 1:1-Redundanzumschaltung für die Sat-Light/Platinum-Interfacility-Link-Produkte, einschließlich der IF- und L-Band-Familien.

Die PL7611 kann sowohl lokal als auch aus der Ferne gesteuert werden. Die MCP der Global Foxcom Platinum-Serie [PL700] kann den Schaltzustand (entweder remote oder lokal) oder den Übertragungspfad (Kanal A oder B) festlegen. Im Falle eines Ausfalls des SNMP-Managers kann der Benutzer jedoch den SNMP-Manager übersteuern und über den Frontplatten-Override-Schalter lokal die Kontrolle übernehmen.

Das MCP der Sat-Light/Platinum-Serie zeigt den aktiven Pfad grafisch an. Der Wechsel vom primären zum redundanten Pfad kann durch die PL7611 manuell oder automatisch erfolgen. Wenn das Gerät auf den redundanten Kanal umschaltet, bleibt es gesperrt und überträgt weiterhin über diesen Kanal, unabhängig vom Eingangssignal des primären Kanals. Der hochzuverlässige, hochfrequente Relais-Redundanzschalter kann so konfiguriert werden, dass er Fehler im optischen Signal oder beiden erkennt. Darüber hinaus kann der Benutzer den Schwellenwert einstellen, bei dem die PL7611 den Verlust von RF-Signalen erkennt.

Die PL7611 bietet zwei Methoden, um zu erkennen, welcher Kanal in Betrieb ist:

1. Über einen 3-poligen Molex-Stecker auf der Rückseite;
2. Durch das Chassis über den 9-poligen Stecker.

Redundante Pfade werden mit einem Platinum-RF-Splitter konfiguriert, der das RF-Signal an zwei Senderkarten überträgt. Diese Karten sind über Singlemode-Glasfaserkabel mit zwei Empfängern verbunden. Jede Empfängerkarte wird über ein mitgeliefertes Koaxial-Überbrückungskabel mit der PL7611 verbunden. Die PL7611 überträgt dann das RF-Ausgangssignal an das Endgerät.
