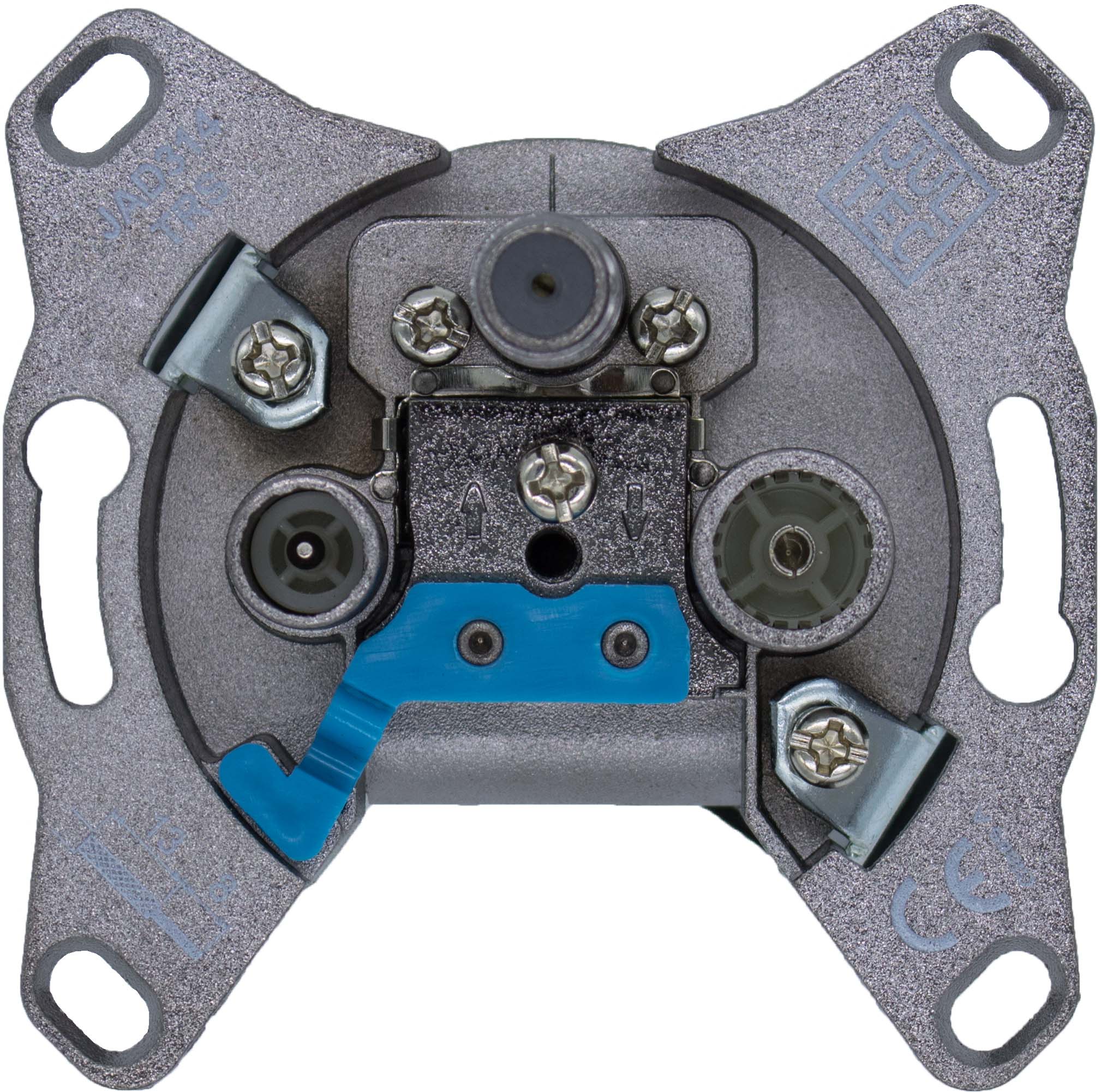

Jultec JAD314TRS

Der Jultec JAD314TRS ist eine hochwertige 3-fach Antennendose, die für moderne Unicable- und JESS-Systeme (EN 50494 / EN 50607) entwickelt wurde. Als Durchgangsdose eignet sie sich ideal zur Verteilung von Satelliten-, TV- und Radiosignalen in Mehrbenutzeranlagen.

Technische Merkmale

• 3-fach Verteilung: Ausgestattet mit F-Anschlussbuchsen für Satellit (SAT), TV (IEC) und Radio (IEC) Signale.

• Diodenentkopplung: Gewährleistet eine sichere und störungsfreie Signalverteilung und verhindert das Durchschleifen unerwünschter Spannungs- und Tonsignale.

Frequenzbereiche:

• SAT-Anschluss: 950–2150 MHz

• TV-Anschluss: 5–65 MHz / 109–862 MHz

• Radio-Anschluss: 87,5–108 MHz

Signalverlust:

• SAT-Anschluss: -14 dB

• TV-Anschluss: -14 dB

• Radio-Anschluss: -16 dB

Durchgangsdämpfung:

• 5 MHz: -1,5 dB

• 450 MHz: -1,5 dB

• 862 MHz: -1,5 dB

• 950 MHz: -1,5 dB

• 1500 MHz: -2,0 dB

• 1800 MHz: -2,2 dB

• 2150 MHz: -2,5 dB

Modemanschluss: Unterstützt Signalstärken bis zu 120 dBµV.
Gleichstromdurchlass: Maximal 500 mA.
Einbautiefe: 22,5 mm.
EMV-Konformität: CE, Klasse A.

Anwendungsgebiete
Die JAD314TRS eignet sich für Installationen, die eine robuste und störungsfreie Signalverteilung erfordern. Die Diodenentkopplung sorgt dafür, dass nur autorisierte Signale durchgelassen werden, was sie zu einer zuverlässigen Wahl für komplexe Antennensysteme macht.
